Die Firma Automations Systeme Goos GmbH, mit Sitz in Mittelhessen, versteht sich auf die Herstellung von Maschinenzubehör, im Bereich CNC-fräsen.
Vielfältige Fertigungstechnologien stehen uns direkt hier am Standort zur Verfügung.
Zurzeit wird unser Webauftritt neu entwickelt!
Wir stehen Ihnen aber für Fragen gerne persönlich zur Verfügung!
Rastervakuumtisch mit Dichtschnur, für die Verwendung mit Werkzeugmaschinen.
Ermöglicht einfaches Aufspannen von Werkstücken.

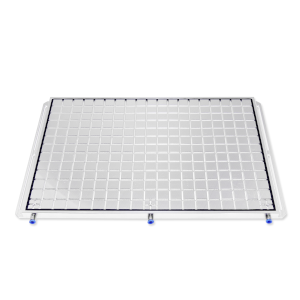

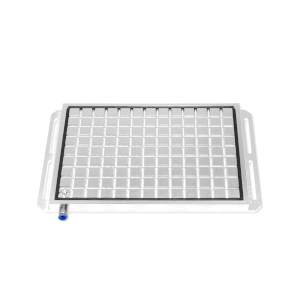

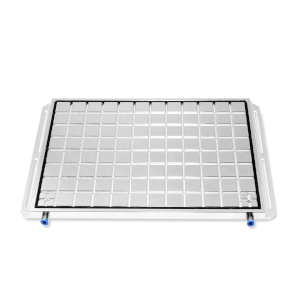

Erhältlich in 3 Tischgrößen ( A5, A4 + A3 ) und als Vakuumpad.
Das vollflächige Aufspannen der Werkstücke ermöglicht ein vibrationsarmes Arbeiten.
Gefertigt aus Aluminium Vollmaterial, präzisions CNC bearbeitet.
Gegossenes Aluminium zeichnet sich besonders durch seine Stabilität und Spannungsfreiheit aus.

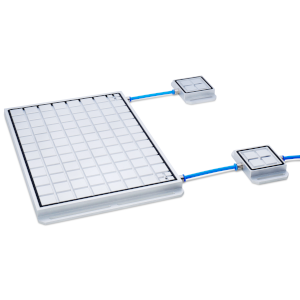

Die Vakuumpads können einzeln betrieben werden, zu mehreren im Verbund, oder in Kombination mit unseren Vakuumtischen.

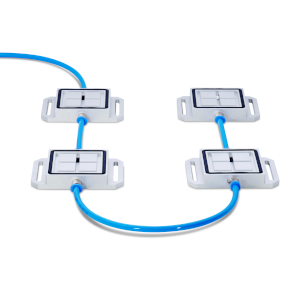

Durch die Verkettung mehrerer Vakuumpads, lässt sich eine beliebig große Spannfläche erzeugen.

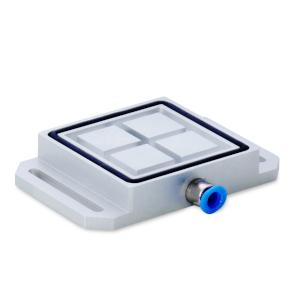

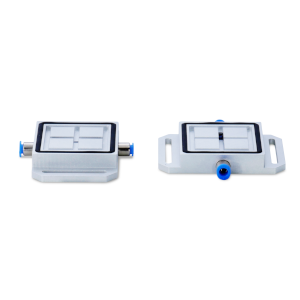

Single Variante mit einem Anschluss. Auch erhältlich als Durchgangsvariante mit 2 Anschlüssen.
Unter Zuhilfenahme zusätzlicher Funktionsverbinder kann ein hoher Grad an Flexibilität gewährleistet werden.
| Größe | A3 | A4 | A5 | Pad |
|---|---|---|---|---|
| Spannfläche | 297 x 420 mm | 210 x 297 mm | 148 x 210 mm | 60 x 60 mm |
| Abmessungen | 297 x 450 mm | 210 x 327 x 15 mm | 148 x 240 x 15 mm | 90 x 60 x 15 mm |
| Aufmaß für Anschlüsse | 10mm | |||
| Raster | 21,4 x 21,81 mm | 23,5 x 24,5 mm | 15 mm | - |
| Absaugpunkte | 3 | 2 | 1 | - |
| Schlauchdurchmesser | 6 mm | |||
| Material | Gussaluminium, beidseitig plangefräst | |||
| Oberfläche | • Glasperlen-gestrahlt und eloxiert (natur) oder • blank (fräsrauh) |
|||
| Legierung | AlMg4.5Mn (EN AW 5083) | |||
